Análise Pericial e Metalográfica na Investigação da Explosão de Compressor Automotivo em Veículo Pesado

O vídeo apresenta uma investigação pericial detalhada sobre um incêndio em um caminhão de grande porte causado pela explosão do compressor de ar condicionado. O especialista explica que a falha mecânica desencadeou um curto-circuito no alternador, resultando no derretimento do cárter e na ignição do óleo lubrificante. A principal hipótese técnica sugere que o componente foi fabricado com uma liga metálica inadequada para suportar o calor extremo do motor, que atinge temperaturas próximas ao ponto de fusão do alumínio. Para confirmar essa teoria, o perito descreve a necessidade de uma análise metalográfica laboratorial para verificar a composição química do material e identificar possíveis erros de projeto. O conteúdo destaca a importância da perícia judicial na solução de casos complexos envolvendo segurança veicular e engenharia de materiais.

Engenharia Forense Aplicada à Determinação de Causa Raiz em Incêndio Veicular de Grandes Proporções

Introdução

A perícia judicial em incêndios veiculares representa uma das áreas mais complexas da engenharia forense moderna, especialmente quando o sinistro envolve veículos pesados de transporte de cargas, sistemas mecânicos de alta energia e destruição severa dos vestígios materiais. Diferentemente de ocorrências simples de falha operacional, incêndios automotivos de grandes proporções frequentemente envolvem múltiplos mecanismos físicos interligados, exigindo do perito profundo conhecimento multidisciplinar em mecânica, termodinâmica, eletricidade automotiva, metalurgia, resistência dos materiais e análise de falhas estruturais.

Dentro desse contexto, o presente estudo técnico-pericial descreve a investigação realizada acerca da explosão de um compressor automotivo instalado em um caminhão de carga novo, com menos de seis meses de operação, cuja falha culminou em incêndio catastrófico e perda total do veículo. A análise concentrou-se não apenas na identificação do ponto inicial do incêndio, mas principalmente na reconstrução da cadeia causal dos eventos físicos que conectaram a falha mecânica primária à ignição do fogo.

A investigação evoluiu progressivamente desde a análise macroscópica dos remanescentes carbonizados até a formulação de hipótese metalúrgica envolvendo degradação térmica estrutural da carcaça do compressor, possível comprometimento da válvula de alívio de pressão e consequente ruptura explosiva do componente. A etapa final da investigação direcionou-se à análise laboratorial metalográfica especializada, destinada a transformar a hipótese técnica em conclusão científica juridicamente sustentada.

Introdução e Contexto do Caso

• Minuto Exato: 00:00:00

O perito judicial e assistente técnico Agenor Zaparoli introduz o caso de engenharia forense focado em um incêndio veicular. O objeto do estudo é um camião de grande porte, praticamente novo (com menos de seis meses de uso), que sofreu uma destruição catastrófica. A análise inicial determinou que o evento destrutivo teve origem na explosão do compressor do sistema de ar condicionado. A principal suspeita recai sobre a inadequação do material do componente face às condições térmicas do local onde estava instalado.

Resumo

O presente artigo apresenta análise pericial e metalográfica relacionada à explosão de um compressor automotivo responsável pelo desencadeamento de incêndio de grandes proporções em veículo pesado de carga. A investigação pericial identificou o compressor do sistema de ar-condicionado como foco primário do evento catastrófico, reconstruindo toda a sequência física que resultou na ignição do incêndio.

A análise técnica demonstrou que a explosão do compressor provocou deslocamento violento do alternador, rompimento do chicote elétrico principal da bateria, curto-circuito de alta energia e contato entre óleo lubrificante aquecido e cabos elétricos incandescentes. Paralelamente, a investigação aprofundou-se na análise da causa raiz da ruptura explosiva do compressor, identificando possível degradação térmica da carcaça de alumínio submetida a temperaturas extremamente próximas do limite de fusão do material.

A hipótese pericial central envolve comprometimento termomecânico da válvula de alívio de pressão do compressor, ocasionando sobrepressão interna descontrolada e ruptura estrutural explosiva. Para validação definitiva da tese técnica, o componente foi submetido à análise metalográfica laboratorial especializada, visando determinação da composição química da liga metálica, avaliação de resistência térmica e eventual identificação de falha de projeto ou inadequação de especificação de materiais.

---

---

Caracterização Inicial da Ocorrência Pericial

O evento analisado envolveu incêndio abrupto e destrutivo ocorrido em veículo pesado de transporte de cargas durante operação normal em via pública. Um dos elementos mais relevantes da investigação consiste no fato de o caminhão possuir reduzido tempo de utilização, encontrando-se em operação há menos de seis meses no momento do sinistro.

Essa circunstância possui enorme relevância pericial, pois reduz significativamente a probabilidade de desgaste natural severo, fadiga operacional prolongada ou deterioração avançada por envelhecimento dos componentes mecânicos. Em situações envolvendo equipamentos praticamente novos, a investigação tende naturalmente a concentrar maior atenção sobre hipóteses relacionadas a falhas prematuras de fabricação, inadequações de projeto, defeitos metalúrgicos, incompatibilidades térmicas ou vícios construtivos.

A dinâmica do incêndio revelou comportamento extremamente agressivo e rápida propagação das chamas, culminando na perda total da unidade veicular antes mesmo da implementação de medidas eficazes de combate inicial ao fogo.

---

Tabela explicativa

Componente Analisado	Veículo/Aplicação	Causa Raiz do Incêndio	Mecanismo de Falha (Inferido)	Material da Carcaça	Temperatura de Operação (Estimada)	Ponto de Fusão do Material	Pressão de Operação	Status da Investigação	Fonte
Compressor de ar condicionado	Caminhão de grande porte (com menos de 6 meses de uso)	Explosão do compressor de ar condicionado	Amolecimento do material da carcaça por alta temperatura, resultando no travamento da válvula de alívio e consequente aumento de pressão interna até a ruptura.	Alumínio ou liga de alumínio	Entre 500∘C e 600∘C	Aproximadamente 660∘C	Aproximadamente 500 PSI	Em fase de análise metalográfica laboratorial para confirmar a composição do metal.	[1]

---

Reconstrução da Dinâmica do Evento com Base no Relato Operacional

O depoimento técnico-operacional prestado pelo motorista revelou sequência cronológica extremamente compatível com eventos típicos de ruptura mecânica explosiva associada a falha estrutural pressurizada.

Segundo o relato colhido durante a instrução pericial, o primeiro indício do colapso ocorreu através da percepção auditiva de forte estrondo mecânico oriundo da região do compartimento do motor. A intensidade do ruído foi descrita como explosão abrupta de elevada energia, afastando inicialmente hipóteses de simples superaquecimento progressivo ou ignição elétrica lenta.

Imediatamente após o estampido inicial, ocorreu perda súbita da potência motriz do veículo, indicando comprometimento severo dos sistemas auxiliares do motor ou interrupção instantânea de componentes críticos da operação mecânica.

Após a parada emergencial e desligamento do caminhão, o operador visualizou chamas já desenvolvidas na região lateral da cabine, próximas ao vidro do passageiro, evidenciando que o incêndio já havia alcançado estágio avançado de propagação em intervalo extremamente reduzido de tempo.

A velocidade da evolução térmica impediu inclusive o acesso seguro ao sistema de combate inicial por extintor portátil, obrigando o abandono imediato da cabine para preservação da integridade física do condutor.

Sob a ótica da engenharia forense, a combinação entre explosão inicial, perda instantânea de potência e propagação extremamente rápida do fogo constitui forte indicativo de evento mecânico de alta energia associado à ignição secundária de fluidos inflamáveis.

A Dinâmica do Acidente e o Relato do Motorista

• Minuto Exato: 00:02:45

Neste ponto, é descrito o testemunho do operador do veículo no momento do sinistro. A sequência de colapso ocorreu de forma extremamente rápida:

• O motorista ouviu um forte estrondo mecânico vindo do motor.
• Imediatamente após a explosão, o veículo sofreu uma perda total de potência motriz.
• Ao imobilizar o camião na berma e desligar a ignição, o condutor avistou chamas ativas na altura da janela do passageiro.
• Devido à velocidade de propagação do fogo, não houve tempo seguro para utilizar o extintor, resultando no abandono do veículo e na sua perda total.

---

Diagrama explicativo

---

Determinação do Foco Inicial do Sinistro

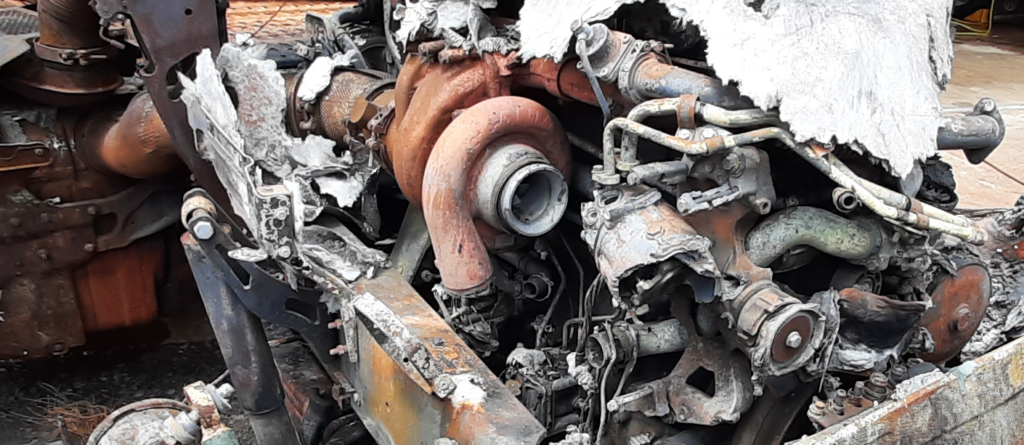

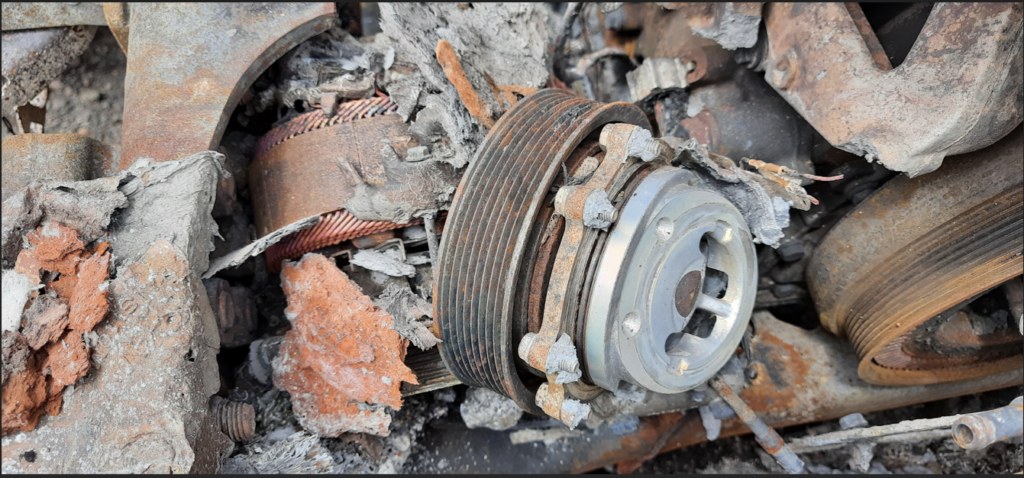

A análise macroscópica dos remanescentes estruturais carbonizados permitiu identificar o compressor do sistema de ar-condicionado como ponto inicial da cadeia causal do incêndio.

Mesmo diante da destruição severa provocada pelo fogo, a distribuição dos danos térmicos, os padrões de deformação estrutural e a análise das zonas de maior intensidade de combustão permitiram estabelecer o compressor como componente primário do colapso mecânico.

A partir desse ponto, a perícia concentrou-se na reconstrução detalhada dos eventos físicos subsequentes.

---

A Cadeia de Eventos Mecânicos e Elétricos que Produziu o Incêndio

A investigação revelou sequência extremamente coerente de interações mecânicas, elétricas e térmicas responsáveis pela transformação da falha inicial em incêndio de grandes proporções.

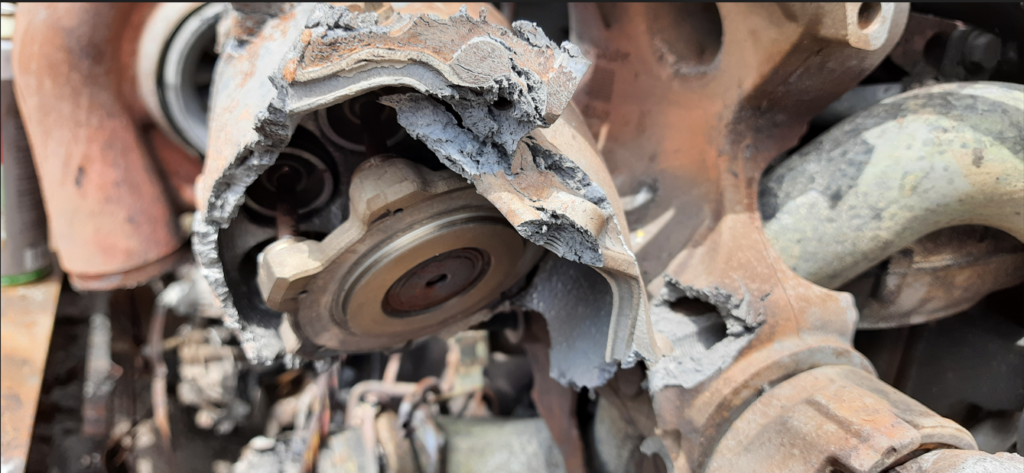

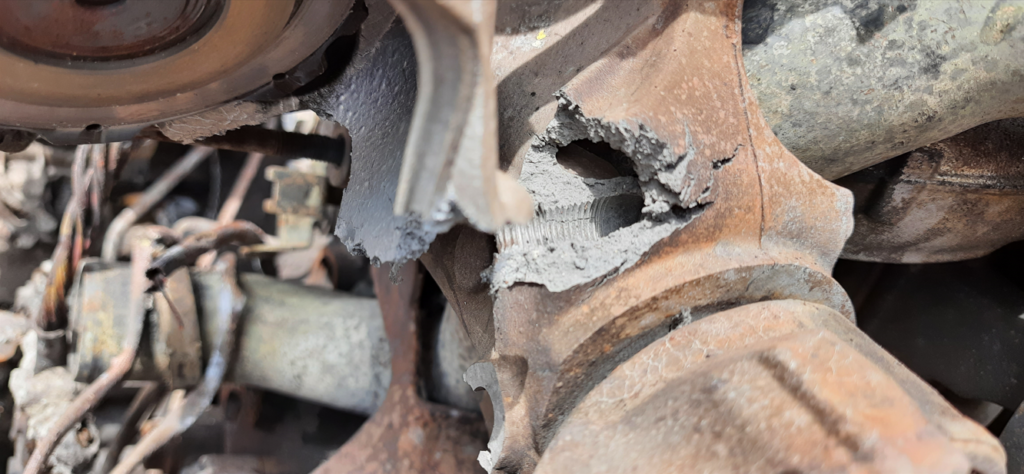

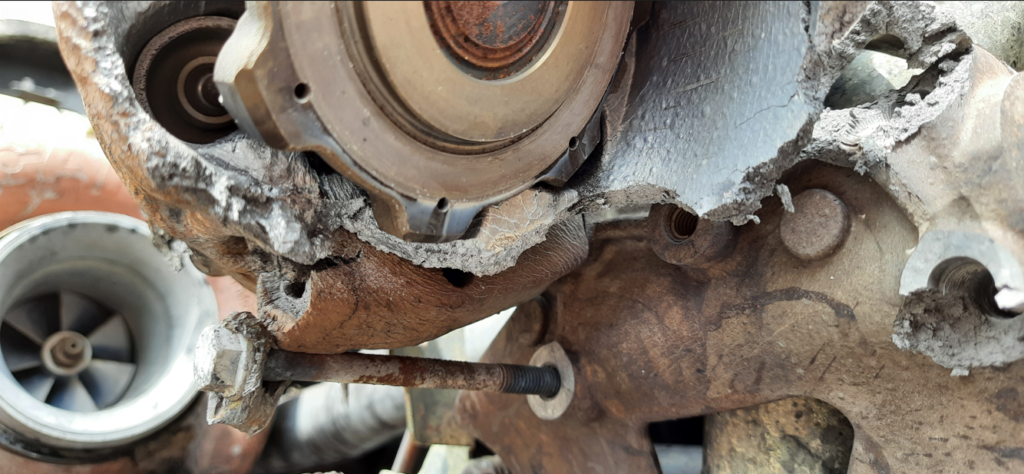

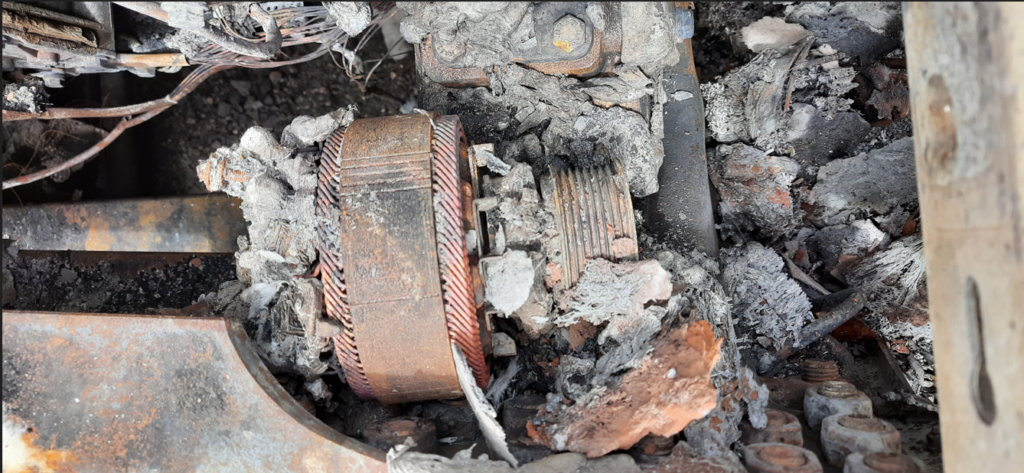

A ruptura explosiva do compressor gerou força expansiva suficientemente intensa para deslocar violentamente o alternador posicionado imediatamente abaixo do componente. Esse deslocamento mecânico abrupto provocou tracionamento forçado do chicote principal da bateria, composto por cabos elétricos de elevada seção transversal e alta capacidade de condução de corrente.

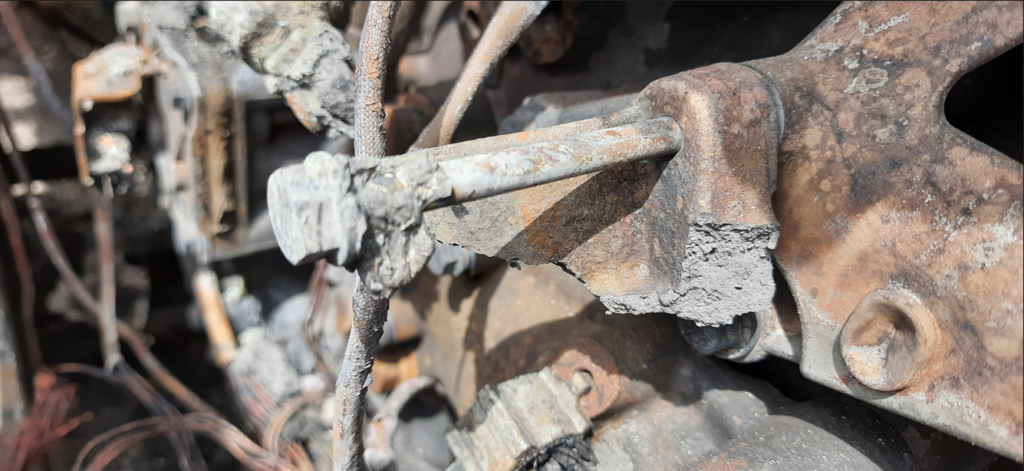

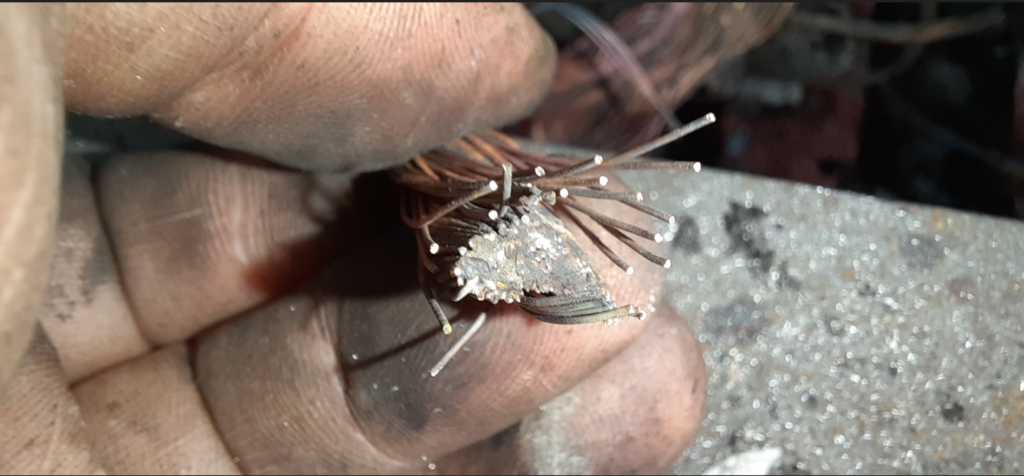

O esforço mecânico rompeu parcialmente a proteção isolante dos cabos energizados, ocasionando descarnamento condutivo e contato direto contra partes metálicas aterradas do motor.

Sob a perspectiva elétrica, ocorreu formação de curto-circuito franco de altíssima intensidade energética.

Em situações dessa natureza, a corrente elétrica instantânea pode atingir níveis extremamente elevados, produzindo aquecimento resistivo praticamente imediato do cobre condutor.

O cabo atingiu rapidamente estado de incandescência térmica.

Paralelamente, a própria força mecânica da explosão provocou ruptura do cárter do óleo lubrificante do motor, componente fabricado em material polimérico de menor resistência estrutural ao impacto.

Com a ruptura do reservatório, óleo lubrificante superaquecido foi lançado diretamente sobre os condutores elétricos incandescentes.

Nesse instante ocorreu a combinação crítica entre:

• fonte térmica extrema;
• combustível líquido inflamável;
• presença de oxigênio atmosférico.

Atingido o ponto de fulgor do óleo lubrificante, iniciou-se ignição instantânea seguida de propagação acelerada das chamas para os demais componentes do compartimento do motor.

A partir desse momento, o incêndio tornou-se autossustentável e rapidamente evoluiu para perda total do veículo.

---

---

O Nexo de Causalidade: Da Falha Mecânica ao Incêndio

• Minuto Exato: 00:03:41

O perito reconstrói tecnicamente a cadeia de eventos físicos que conectou a falha do compressor ao incêndio generalizado:

Ignição do Combustível: O impacto mecânico quebrou (“degolou”) o cárter de óleo do motor, que neste modelo era fabricado em plástico. O óleo lubrificante de motor, já aquecido pelo funcionamento, verteu diretamente sobre o cabo elétrico incandescente, atingindo instantaneamente o seu ponto de inflamação e dando início ao incêndio.

A Explosão: O compressor de ar condicionado explodiu devido à sobrepressão interna.

Dano Secundário: A onda de choque projetou o alternador (situado logo abaixo) para baixo com grande violência.

Curto-Circuito: O deslocamento do alternador repuxou e descarnou o chicote elétrico principal da bateria — um cabo de cobre maciço com a espessura de um dedo. O contacto do cobre exposto com a carcaça do motor gerou um curto-circuito franco, tornando o cabo incandescente.

---

---

Investigação da Causa Primária da Explosão do Compressor

Após a reconstrução da cadeia causal do incêndio, a investigação pericial concentrou-se na pergunta central do caso: por qual motivo o compressor rompeu-se explosivamente?

A resposta exigiu aprofundamento técnico multidisciplinar envolvendo termodinâmica, resistência dos materiais e metalurgia aplicada.

---

A Influência do Ambiente Térmico do Compartimento do Motor

Levantamentos técnicos baseados em dados nominais de operação do fabricante demonstraram que a região periférica do motor onde o compressor estava instalado opera sob condições térmicas extremamente severas.

As temperaturas locais identificadas variavam aproximadamente entre:

Sob a ótica da engenharia térmica, trata-se de faixa extremamente agressiva para componentes metálicos submetidos simultaneamente a pressão interna elevada, vibração mecânica contínua e ciclos térmicos repetitivos.

Análise Termodinâmica e Metalúrgica da Causa Raiz

• Minuto Exato: 00:05:05

Após provar que o compressor foi o agente iniciador, a investigação concentrou-se no motivo da sua rutura explosiva, cruzando dados de engenharia térmica e metalurgia:

• O Perfil Térmico (00:05:23): Levantamentos baseados em dados do próprio fabricante do veículo apontam que a região periférica onde o compressor fica montado trabalha sob condições severas, atingindo temperaturas ambientais entre 500 °C e 600 °C.
• A Fragilidade Estrutural (00:05:55): A carcaça exterior do compressor é fundida em alumínio ou em uma liga leve. Sabendo que o alumínio puro possui um ponto de fusão de aproximadamente 660 °C, a temperatura de operação do motor estava perigosamente próxima do limite de liquefação do metal. Sob este regime térmico, o componente sofria um processo de amolecimento e transição plástica, perdendo quase toda a sua resistência mecânica original.

---

---

Vulnerabilidade Metalúrgica da Carcaça de Alumínio

A carcaça externa do compressor era constituída em alumínio ou liga comercial derivada desse metal.

O alumínio puro apresenta ponto de fusão aproximado de:

A proximidade entre a temperatura operacional do ambiente e o limite de fusão do material possui enorme relevância pericial.

Mesmo antes da fusão efetiva, metais submetidos a temperaturas elevadas sofrem severa degradação de propriedades mecânicas, incluindo:

• perda de resistência estrutural;
• redução do limite de escoamento;
• amolecimento térmico;
• aumento da deformação plástica;
• fadiga termomecânica;
• redução da capacidade de suportar esforços internos.

Em termos metalúrgicos, o material passa a operar em zona crítica de transição estrutural, aproximando-se do regime de fluência térmica.

Sob tais condições, pequenas sobrepressões internas podem tornar-se suficientes para provocar deformações permanentes ou falhas estruturais catastróficas.

---

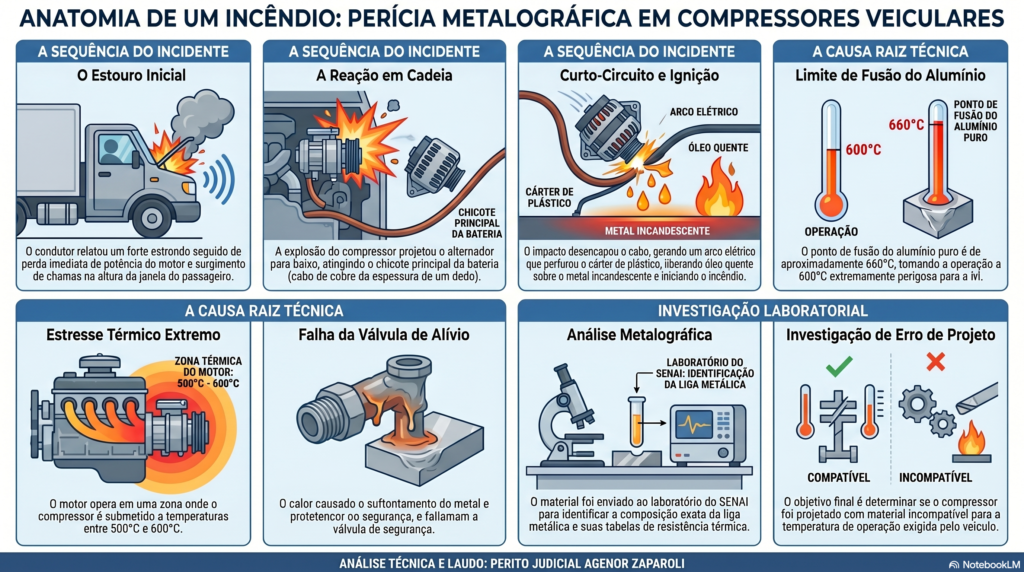

Infográfico explicativo

---

Hipótese Técnica do Travamento da Válvula de Alívio

Os compressores automotivos operam normalmente sob pressões internas elevadas, frequentemente próximas de:

Por essa razão, tais sistemas obrigatoriamente possuem mecanismos de segurança destinados à purga controlada de excesso de pressão.

A hipótese central formulada pela perícia sustenta que o aquecimento extremo da carcaça provocou deformação geométrica progressiva do corpo metálico do compressor.

Essa deformação pode ter ocasionado:

• engrenamento mecânico interno;
• desalinhamento dimensional;
• aprisionamento da válvula de alívio;
• perda da mobilidade do sistema de segurança.

Sem capacidade de aliviar adequadamente a pressão interna, o sistema passou a sofrer elevação progressiva da pressão do fluido refrigerante devido à expansão térmica contínua.

O cenário tornou-se particularmente crítico porque:

• a pressão interna aumentava;
• a resistência estrutural da carcaça diminuía simultaneamente devido ao calor.

A combinação entre sobrepressão crescente e perda de integridade mecânica culminou na ruptura explosiva do componente.

A Hipótese do Travamento da Válvula de Alívio

• Minuto Exato: 00:07:04

Compressores automotivos operam com pressões elevadas (na ordem de 500 PSI) e dependem crucialmente de uma válvula de segurança para purgar excessos de pressão.

A tese pericial concluiu que o amolecimento estrutural do alumínio provocou uma distorção geométrica no corpo do compressor. Essa deformação travou mecanicamente a válvula de alívio, impedindo a saída do fluido. Sem o alívio e sob expansão térmica contínua, a pressão interna escalou rapidamente até superar o limite de rutura da carcaça já fragilizada pelo calor, culminando na explosão.

---

O Papel da Metalografia na Consolidação da Prova Técnica

Embora a hipótese pericial construída apresente elevada coerência física, a transformação da tese técnica em conclusão judicial exige validação científica laboratorial.

Por essa razão, os remanescentes do compressor foram encaminhados a laboratório metalúrgico especializado para realização de análise metalográfica avançada.

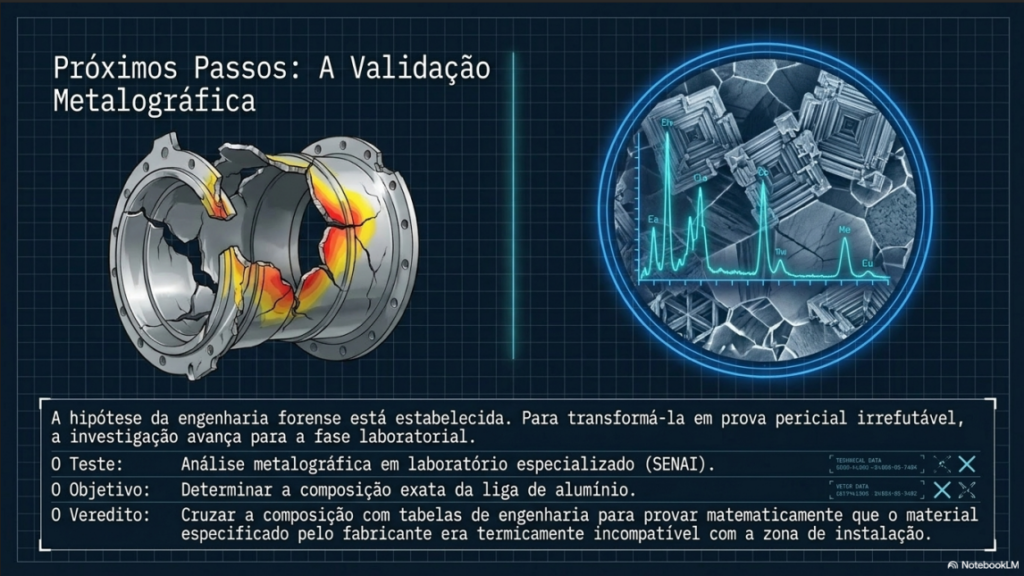

Próximos Passos: O Papel do Laboratório Metalográfico

• Minuto Exato: 00:08:07

Para transformar a tese em prova material irrefutável, os remanescentes do componente foram encaminhados para o laboratório especializado do SENAI para a realização de uma análise metalográfica. Esta etapa laboratorial visa:

• Identificar a composição química exata da liga metálica utilizada na carcaça.
• Cruzar os dados encontrados com normas técnicas para determinar o limite real de trabalho térmico suportado por aquele metal.
• Esclarecer o nexo de responsabilidade jurídica: determinar se ocorreu um erro de projeto por parte da fábrica ao especificar um material com baixa resistência térmica para uma zona que opera perto de 600 °C.

---

Objetivos da Investigação Laboratorial

Os ensaios laboratoriais possuem múltiplas finalidades técnicas fundamentais.

A primeira etapa envolve identificação precisa da composição química da liga metálica utilizada na fabricação da carcaça do compressor.

A partir da determinação dos elementos de liga presentes, torna-se possível comparar o material efetivamente utilizado com tabelas internacionais de propriedades térmicas e mecânicas.

A investigação permitirá determinar:

• limite real de resistência térmica;
• comportamento termomecânico esperado;
• adequação da liga ao ambiente operacional;
• susceptibilidade à fluência térmica;
• resistência estrutural sob pressão elevada.

Além disso, os ensaios poderão revelar:

• microfissuras;
• porosidades;
• falhas de fundição;
• inclusões metálicas;
• defeitos metalúrgicos internos;
• evidências de fadiga térmica prolongada.

---

Vídeo explicativo

---

Possível Caracterização de Falha de Projeto

Uma das questões mais relevantes sob a ótica jurídico-pericial envolve eventual identificação de erro de especificação de materiais pelo fabricante.

Caso a análise metalográfica demonstre que a liga metálica escolhida possuía resistência térmica inadequada para o ambiente operacional do motor, poderá emergir forte indicativo de falha de engenharia de projeto.

Em termos técnicos, isso significaria que:

• o material especificado era incompatível com a temperatura real de operação;
• a margem de segurança térmica era insuficiente;
• o componente operava permanentemente próximo do limite crítico estrutural.

Sob perspectiva forense, essa conclusão possui enorme relevância para eventual atribuição de responsabilidade civil, técnica ou produtiva.

---

Conclusão

A investigação pericial do incêndio demonstrou como eventos aparentemente isolados podem integrar complexa cadeia causal envolvendo mecânica, eletricidade, termodinâmica e metalurgia aplicada.

A análise técnica permitiu identificar o compressor automotivo como causa primária do colapso, reconstruindo detalhadamente a sequência física que culminou no incêndio catastrófico do veículo.

Os elementos coletados apontam fortemente para cenário de degradação termomecânica progressiva da carcaça do compressor, possivelmente associada ao comprometimento funcional da válvula de alívio de pressão e consequente ruptura explosiva do componente.

A continuidade da investigação metalográfica laboratorial será decisiva para determinar se a falha decorreu de inadequação de projeto, deficiência de especificação de materiais, defeito metalúrgico de fabricação ou outro mecanismo concorrente.

Do ponto de vista da engenharia forense, o caso evidencia a importância da integração entre análise de campo, reconstrução causal e ciência dos materiais na produção de provas técnicas robustas destinadas ao convencimento judicial.

---

Guia de Estudo: Análise Metalográfica em Perícia de Incêndio Veicular

Este guia de estudo foi desenvolvido com base na análise técnica conduzida pelo perito judicial e assistente técnico Agenor Zapparoli. O foco é a investigação pericial de um incêndio em um veículo de carga (caminhão) causado pela falha catastrófica de um compressor de ar condicionado.

——————————————————————————–

1. Glossário Técnico

Abaixo estão os termos e conceitos fundamentais abordados na análise do caso, essenciais para a compreensão da perícia metalúrgica e automotiva.

Termo	Definição
Análise Metalográfica	Estudo da constituição e estrutura dos metais e suas ligas, realizado em laboratório para determinar propriedades e comportamentos sob certas condições.
Ponto de Fusão	Temperatura na qual uma substância passa do estado sólido para o líquido. No caso do alumínio puro, ocorre em aproximadamente 660 °C.
Transformação Plástica	Fase de amolecimento do material que precede a liquefação, onde o objeto começa a perder sua integridade estrutural.
Válvula de Alívio	Dispositivo de segurança projetado para liberar a pressão interna de um sistema quando esta excede limites seguros.
PSI (Pound-force per square inch)	Unidade de medida de pressão. O compressor em questão operava a aproximadamente 500 PSI.
Alternador	Componente do sistema elétrico do motor que, neste caso, foi deslocado pela explosão, causando um curto-circuito.
Cárter	Reservatório de óleo do motor. No veículo analisado, o cárter era feito de material plástico.
Causa Raiz	O evento primário que desencadeia uma série de falhas subsequentes; no caso, a explosão do compressor.

——————————————————————————–

2. Questionário de Revisão

Responda às questões abaixo para testar seu entendimento sobre a dinâmica do incidente e os métodos periciais aplicados.

1. Qual foi o relato inicial do motorista sobre o início do incidente?
2. Qual a idade do veículo no momento do ocorrido e qual o seu porte?
3. Descreva a “reação em cadeia” que levou do rompimento do compressor ao início das chamas.
4. Qual a hipótese técnica para a falha da válvula de alívio do compressor?
5. Qual a temperatura de operação da região onde o compressor estava instalado, segundo dados da fábrica?
6. Por que a composição do metal da carcaça do compressor é o ponto central da investigação laboratorial?
7. Qual instituição foi selecionada para realizar a análise metalográfica especializada?
8. Além da análise do material, qual outra possibilidade o perito Agenor Zapparoli levanta como causa da explosão relacionada ao desenvolvimento do produto?

——————————————————————————–

3. Gabarito Comentado

Questão	Resposta Baseada no Contexto
1	O motorista relatou um forte estrondo (explosão), seguido de perda de força do motor e aparecimento de chamas na altura do vidro do passageiro.
2	Trata-se de um caminhão de grande porte, novo, com menos de seis meses de uso.
3	A explosão do compressor empurrou o alternador para baixo. O alternador, preso ao chicote da bateria (cabo de cobre espesso), desencapou o fio, gerando contato incandescente com a carcaça. Esse calor “degolou” o cárter de plástico, derramando óleo quente sobre o cabo incandescente, iniciando o fogo.
4	A alta temperatura externa teria causado o amolecimento (transformação plástica) do material da carcaça, o que travou o mecanismo da válvula de alívio, impedindo a liberação da pressão interna.
5	A região atua em temperaturas muito elevadas, entre 500 °C e 600 °C.
6	Para verificar se a liga de alumínio utilizada suporta a temperatura de trabalho daquela região do motor, visto que o ponto de fusão do alumínio (660 °C) é muito próximo da temperatura ambiente de operação (600 °C).
7	O laboratório especializado do SENAI.
8	A possibilidade de um erro de projeto, caso o objeto tenha sido projetado para trabalhar em temperaturas inferiores às que o motor efetivamente atinge.

——————————————————————————–

4. Resumo Dinâmico do Caso

A perícia conduzida por Agenor Zapparoli demonstra a importância da interdisciplinaridade na investigação de incêndios veiculares. O caso não se limita à análise do fogo, mas retrocede até a resistência dos materiais (metalurgia) e a termodinâmica do motor.

Importância da Prova Técnica: O laudo metalográfico servirá como evidência definitiva para confirmar se o amolecimento do metal impossibilitou o funcionamento dos sistemas de segurança do componente.

Fato Consumado: O compressor foi a causa raiz.

Investigação em Curso: Determinar se a falha foi por fadiga de material inadequado ou erro de projeto de engenharia.

---
